Agir dans l’air du temps
Solukon opte pour les motoréducteurs Lean de STOBER comme solution d’entraînement robuste et avant tout peu encombrante :
Pour dépoudrer les composants après l’impression 3D, la société Solukon Maschinenbau GmbH développe des systèmes de dépoudrage – par exemple le Solukon SFM-AT350 pour les pièces à usiner de taille moyenne. Pour le système de pivotement à double axe compact, le constructeur de machines avait besoin d’entraînements puissants, robustes et avant tout peu encombrants. Outre les motoréducteurs à couple conique Lean, STOBER a également fourni le motoréducteur planétaire Lean extrêmement compact. La gamme de moteurs Lean sans encodeur constitue une alternative économique et robuste au moteur brushless synchrone.
Pforzheim, le 08/07/2022 – « Les cavités internes des pièces métalliques imprimées avec le procédé de fusion sur lit de poudre sont pleines de poudre après le processus d’impression », explique Andreas Hartmann qui a fondé Solukon en 2015 avec Dominik Schmid. Pour toutes les étapes d’usinage suivantes et pour une utilisation ultérieure, les pièces à usiner doivent en être exemptes. Avant l’instauration des systèmes Solukon, cela se faisait manuellement en secouant, en tapotant ou en aspirant. Cela est plus compliqué dans le cas de composants présentant une forme complexe – surtout si un labyrinthe de canaux se trouve à l’intérieur des composants. « Le dépoudrage doit être automatisé, en particulier pour les composants complexes », explique Andreas Hartmann.
Cette entreprise, dirigée par ses propriétaires, est active au niveau international et développe, assemble et commercialise des systèmes intelligents et hautement automatisés ainsi que les périphériques correspondants pour le post-traitement de la fabrication additive. « Nos solutions répondent aux normes de fonctionnalité et de sécurité les plus élevées, et sont homologuées pour l’élimination efficace et fiable de matériaux difficiles à manipuler et réactifs tels que le titane et l’aluminium », ajoute Andreas Hartmann. Notre ambition ? La standardisation progressive des process en aval de l’impression 3D, notamment le dépoudrage. Pour cela, il faut être capable de traiter des quantités toujours plus importantes.
Tous les systèmes de dépoudrage reposent sur la technologie Smart Powder Recuperation de Solukon, en abrégé SPR® : grâce à un pivotement automatisé autour de deux axes ainsi qu’à une génération de vibrations, la poudre devient fluide. Elle s’écoule ainsi de manière sûre et contrôlée, même par des canaux très étroits, et est réintroduite dans le process. Le SFM-AT350 fait partie des derniers développements dans le domaine des systèmes de dépoudrage. Il a été lancé par Solukon à l’automne 2021. Andreas Hartmann poursuit : « Nous avons pu intégrer dans le développement aussi bien notre propre expérience de longue date que la réaction de nos clients issus de secteurs tels que l’aérospatiale, la technique médicale et l’automobile ».
Le système est adapté à des composants pesant jusqu’à 60 kilogrammes et mesurant jusqu’à 420 millimètres de haut. Comme le plateau tournant du système peut tourner en continu et que l’axe horizontal peut se déplacer simultanément jusqu’à 250 degrés, il est facile de programmer également des modèles de rotation complexes. L’utilisateur gagne jusqu’à 90 % de temps par rapport aux méthodes de nettoyage manuelles.
Des entraînements compacts pour une machine compacte
« Le SFM-AT350 se distingue par un volume de chambre particulièrement faible et une structure compacte. Nous y tenions beaucoup afin de réduire au minimum le temps d’inertage et la quantité de gaz inerte nécessaire. Pour obtenir une structure compacte nous avions besoin, au cours du développement, de solutions d’entraînement particulièrement peu encombrantes, aussi bien pour la rotation continue du plateau tournant sur lequel est fixé le composant que pour le bras pivotant mobile horizontalement », ajoute Andreas Hartmann. Andreas Hartmann a fait la connaissance d’Udo Cyrol, le directeur du Centre de distribution STOBER Sud-Est, sur le Salon Formnext 2019, la plus grande plateforme du secteur de la fabrication additive et de l’impression 3D industrielle, qui s’est déroulé à Francfort-sur-le-Main.

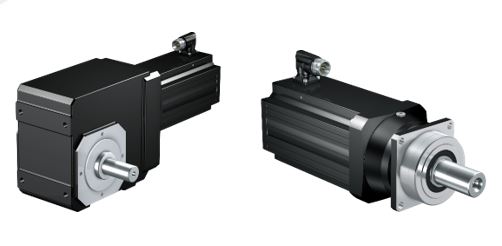

« Jusqu’ici, les systèmes de dépoudrage utilisaient des entraînements brushless. Nous avons recommandé notre motoréducteur Lean sans capteur afin de pouvoir construire de manière encore plus compacte sans perdre en performance », explique Udo Cyrol. Les avantages : un réducteur planétaire de haute précision ainsi qu’un réducteur à couple conique de premier choix, combinés à un moteur Lean efficace en énergie, sans encodeur et robuste – particulièrement efficaces pour des concepts machine sur mesure et compacts.
Ces arguments n’ont pas manqué de convaincre le constructeur de machines basé dans la ville d’Augsbourg en Bavière. Qui plus est, les moteurs atteignent la classe d’efficacité énergétique IE5 grâce à des rendements allant jusqu’à 96 %. Tout cela propulse Solukon à un niveau technologique qui ne sera pas exigé avant plusieurs années.
Entièrement sans encodeur
Le motoréducteur Lean de STOBER permet une régulation en continu de la vitesse de rotation et du couple, de l’arrêt jusqu’à la vitesse de rotation maximale, avec un contrôle total du couple. Il convient de préciser que le moteur Lean fonctionne entièrement sans capteur. « Cela permet également de n’avoir besoin que d’un câble de puissance standard à blindage simple », ajoute Udo Cyrol. L’installation en est ainsi considérablement simplifiée. Les motoréducteurs Lean conviennent ainsi pour les tâches d’automatisation impliquant des oscillations et des vibrations, comme dans le cas du système de dépoudrage de Solukon.
Le concept sans encodeur du moteur Lean contribue à sa grande robustesse. Malgré l’absence d’encodeur dans le moteur, l’écart de vitesse de rotation est inférieur à un pour cent et la précision de positionnement est de ± 1. « Comme l’encodeur n’est pas nécessaire, la gamme de motoréducteurs Lean est particulièrement adaptée aux tâches d’automatisation dynamiques », explique Udo Cyrol.
Régulateur double axe efficace

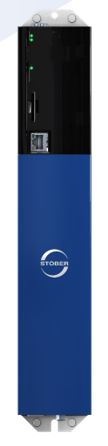

Chez Solukon, les motoréducteurs Lean sont commandés par le SC6, un servo-variateur de 45 millimètres de large avec alimentation en puissance intégrée. Chez le constructeur de machines, il est utilisé comme régulateur double axe avec un courant nominal de sortie allant jusqu’à 2 x 19 ampères. L’appareil autonome compact convient pour les applications basées sur l’entraînement avec jusqu’à quatre axes.
Pour la sécurité fonctionnelle, STOBER a développé le module de sécurité SU6 disponible en option pour les servo-variateurs. Solukon dispose ainsi d’une solution économiquement attrayante pour les fonctions de sécurité STO et SS1 via le protocole de sécurité PROFIsafe. Le SC6 est donc prédestiné à une utilisation dans les systèmes à technique de sécurité complexe jusqu’à SIL 3, PL e, catégorie 4. Le constructeur peut par exemple exécuter un arrêt d’urgence selon EN 13850 – ou éviter un démarrage inattendu selon EN 14118. La fonctionnalité de l’interface de communication du variateur est en outre certifiée PROFINET. « Le servo-variateur hautement dynamique travaille discrètement et fiablement en arrière-plan, même lors de mouvements complexes », explique Udo Cyrol.
Andreas Hartmann déclare avec satisfaction : « STOBER nous a apporté un excellent soutien dans le développement du système de pivotement à double axe. Nous avons réussi à concevoir une structure ultra compacte et très puissante grâce aux composants intégrés. Les motoréducteurs à faible jeu nous ont par ailleurs permis aussi bien d’améliorer l’exécution des trajectoires que de créer de meilleures transitions lors des mouvements de basculement. Le SFM-AT350 est donc un système ultra performant et très fonctionnel. »
