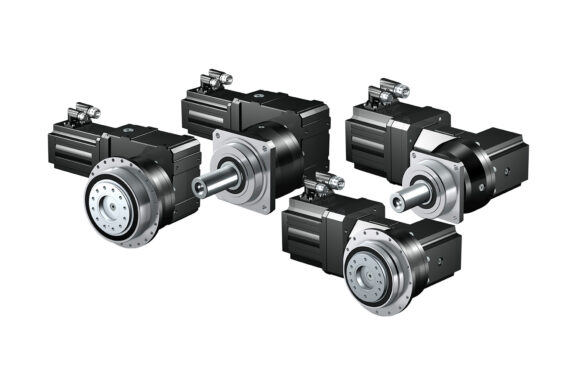

Puissance maximale dans l’angle : les motoréducteurs planétaires à couple conique brushless.
Un réducteur planétaire à couple conique de haute précision pour les encombrements réduits, en combinaison avec un moteur synchrone brushless dynamique extrêmement compact.
Nos motoréducteurs planétaires à couple conique brushless satisfont aux exigences élevées, du client envers le fabricant, en matière de silence de fonctionnement, de rendement et de durée de vie.
- Réducteur planétaire à couple conique fonct. moteur EZ
- PKEZ : pour une haute précision
- PKXEZ : haute précision pour les encombrements réduits
- PHKEZ : pour les performances élevées
- PHKXEZ : haute performance pour les encombrements réduits
- PHQKEZ : Quattro Power pour une puissance volumique élevée
Les motoréducteurs planétaires à couple conique brushless. Si le moteur représente un contour gênant dans sa structure coaxiale, la combinaison d’un réducteur planétaire STOBER avec un motoréducteur à couple conique offre la solution idéale pour satisfaire aux exigences les plus élevées en matière de dynamique, de stabilité de jeu et de robustesse.
Vous obtenez un servoréducteur à couple conique précis – également pour les encombrements réduits – en combinaison avec un moteur brushless synchrone ultra compact et hautement dynamique.
La gamme PK est composée de servoréducteurs à couple conique précis dotés d’une denture hélicoïdale de qualité supérieure qui garantit une stabilité de jeu exceptionnelle. Et de grands rapports de réduction.
Combinée à notre moteur EZ ultra compact à forte dynamique, la gamme PK vous livre un motoréducteur brushless à couple conique précis, doté d’une rigidité en torsion élevée et d’une grande stabilité de jeu !
Les motoréducteurs planétaires à couple conique brushless : la gamme de réducteurs PKX représente la variante compacte de la gamme PK : tout aussi précis, également à denture hélicoïdale de haute qualité, offrant un jeu extraordinairement stable et parfaits pour le montage dans les endroits exigus.
Associé à un moteur EZ, le résultat est une unité d’entraînement très compacte et très dynamique composée de réducteurs à couple conique et de blocs de puissance planétaires, le tout sans décalage axial.
La gamme de réducteurs PHK se caractérise par des servoréducteurs à couple conique de haute performance avec une denture hélicoïdale de qualité supérieure et une très grande rigidité en torsion et au basculement.
Par rapport à la gamme PHKX, les réducteurs PHK sont parfaits pour les rapports de réduction plus importants !
La combinaison PHK et moteur EZ vous livre une unité d’entraînement dynamique et très rigide composée d’un réducteur à couple conique en amont et d’un bloc de puissance planétaire robuste à couple élevé.
Les motoréducteurs planétaires à couple conique brushless – la gamme PHKX représente la variante compacte de la gamme de réducteurs PHK : même rigidité en torsion et au basculement, performance optimale, à denture hélicoïdale de haute qualité et parfaits pour le montage dans les endroits exigus.
Monté sur un moteur EZ, le résultat est un motoréducteur à couple conique extrêmement compact avec une puissance volumique maximale, une qualité de synchronisation exceptionnelle et un couple élevé.
Les motoréducteurs planétaires à couple conique brushless – PHQK : un servoréducteur à couple conique quatre planètes innovant avec denture hélicoïdale de haute qualité et très grande rigidité en torsion et au basculement.
Les réducteurs Quattro Power sont tout aussi parfaits pour les rapports de réduction importants.
Et en combinaison avec un moteur EZ, vous obtenez un motoréducteur d’une précision exceptionnelle, avec une performance très élevée et un très faible jeu rotatif.
Vous fabriquez des axes soumis à la force de gravité ? En savoir plus sur nos nos motoréducteurs planétaires à couple conique avec frein redondant.
Puissance volumique
|
|||||
|
Gamme de prix
|
€ | € | € | € | € |
- Rapport de réduction total : 12 – 555
- Couple d’accélération adm. : 68 – 3105 Nm
- Jeu rotatif : 1,5 – 5 arcmin
- Rendement : 94 %
Trouvez la solution qui vous convient !
Puissance volumique
|
|||||
|
Gamme de prix
|
€ | € | € | € | € |
- Rapport de réduction total : 3 – 300
- Couple d’accélération adm. : 11 – 3300 Nm
- Jeu rotatif : 2 – 8,5 arcmin
- Rendement : 94 – 96 %
Trouvez la solution qui vous convient !
Puissance volumique
|
|||||
|
Gamme de prix
|
€ | € | € | € | € |
- Rapport de réduction total : 16 – 555
- Couple d’accélération adm. : 89 – 7500 Nm
- Jeu rotatif : 1,5 – 4,5 arcmin
- Rendement : 92 – 93 %
Trouvez la solution qui vous convient !
Puissance volumique
|
|||||
|
Gamme de prix
|
€ | € | € | € | € |
- Rapport de réduction total : 4 – 300
- Couple d’accélération adm. : 26 – 2100 Nm
- Jeu rotatif : 1 – 6 arcmin
- Rendement : 92 – 95 %
Trouvez la solution qui vous convient !
Puissance volumique
|
|||||
|
Gamme de prix
|
€ | € | € | € | € |
- Rapport de réduction total : 22 – 2242
- Couple d’accélération adm. : 123 – 43000 Nm
- Jeu rotatif : 1,5 – 4 arcmin
- Rendement : 90 – 93 %
Trouvez la solution qui vous convient!
- Vers les fonctionnalités des réducteurs PK
- Vers les fonctionnalités des moteurs EZ
- Vers les fonctionnalités des réducteurs PKX
- Vers les fonctionnalités des moteurs EZ
- Vers les fonctionnalités des réducteurs PHK
- Vers les fonctionnalités des moteurs EZ
- Vers les fonctionnalités des réducteurs PHKX
- Vers les fonctionnalités des moteurs EZ
- Vers les fonctionnalités des réducteurs PHQK
- Vers les fonctionnalités des moteurs EZ
Nous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.
Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.
En savoir plusNous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.
Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.
En savoir plusNous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.
Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.
En savoir plusNous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.
Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.
En savoir plusNous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.
Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.
En savoir plus| Titre | Version | Identifiant | Date | Langue | Taille/type | |
|---|---|---|---|---|---|---|
 | Catalogue STOBER compact | 06 | 442655 | 2024 10 | FR | 8.68 MB |
 | Catalogue Motoréducteurs brushless synchrones avec frein redondant | 02 | 443311 | 2024 09 | FR | 17.36 MB |
 | Catalogue Motoreducteurs brushless synchrones EZ | 13 | 442437 | 2024 08 | FR | 24.15 MB |
 | More than just a gearbox | 00 | 443158 | 2019 10 | FR | 1015.41 KB |
| Titre | Version | Identifiant | Date | Langue | Taille/type | |
|---|---|---|---|---|---|---|
 | Instructions de service Réducteurs et motoréducteurs P23KX - P93KX | 00 | 443361 | 2023 07 | FR | 2.50 MB |
 | Instructions de service Réducteurs et motoréducteurs P53K - P93K | 00 | 443360 | 2023 07 | FR | 2.15 MB |
 | Instructions de service Réducteurs motoréducteurs PH33KX-PH83KX PH94KX-PH104KX | 00 | 443359 | 2023 02 | FR | 2.61 MB |
 | Instructions de service Réducteurs motoréducteurs PH53K-PH83K PH94K-PH104K | 00 | 443358 | 2023 02 | FR | 2.31 MB |
 | Instructions de service Réducteurs motoréducteurs PHQ53K-PHQ83K PHQ94K-PHQ124K | 00 | 443357 | 2023 02 | FR | 2.31 MB |
 | Consignes de securite pour moteurs brushless synchrones motoreducteurs brushless synchrones | 00 | 443104 | 2018 07 | FR | 75.98 KB |
 | Instructions de service Moteurs brushless synchrones EZ | 01 | 443032 | 2019 05 | FR | 450.10 KB |
| Titre | Version | Identifiant | Date | Langue | Taille/type | |
|---|---|---|---|---|---|---|
| Aucun résultat n'a été trouvé. | ||||||
| Titre | Version | Identifiant | Date | Langue | Taille/type | |
|---|---|---|---|---|---|---|
| Aucun résultat n'a été trouvé. | ||||||
| Titre | Version | Identifiant | Date | Langue | Taille/type | |
|---|---|---|---|---|---|---|
| Aucun résultat n'a été trouvé. | ||||||
| Titre | Version | Identifiant | Date | Langue | Taille/type | |
|---|---|---|---|---|---|---|
| Aucun résultat n'a été trouvé. | ||||||
Profitez de l’expertise de nos ingénieurs d’application dans les centres de vente ou contactez notre support de premier niveau.
SERVOsoft® Avec SERVOsoft®, nous vous fournissons un outil qui vous permet de dimensionner vos systèmes d’entraînement à l’échelle exacte en quelques étapes seulement. Tant sur le plan électrique que sur le plan mécanique. Et en même temps simple et rapide.
Grâce au configurateur de produits intuitif STOBER, vous pouvez facilement filtrer, comparer, enregistrer et partager les solutions d’entraînement adaptées.
Vous recherchez des données CAO ? Avec l’outil CAO de STOBER, les dessins souhaités peuvent être téléchargés en quelques clics.
STOBER est présent dans plus de 40 pays à travers le monde avec 13 sites et 80 partenaires SAV. Partout et à tout moment, toujours à votre écoute et en mouvement !
Vous avez besoin d’une aide compétente pour les pièces de rechange, les entraînements de rechange, les réparations et le rétrofit ? N’hésitez pas à nous contacter ! Nous proposons également un service d’appel d’urgence 24 heures sur 24 pour les cas urgents.
Un partenaire. Des possibilités illimitées.
Profitez de solutions d’entraînement et d’automatisation sur mesure et pratiques, d’une qualité intransigeante et assorties d’un conseil personnalisé.
Besoin de solutions spéciales ?
Notre gamme de produits est modulaire, extensible à volonté et offre ainsi les possibilités de combinaisons les plus diverses. Un système d’entraînement pour des concepts de machines personnalisés et compacts. Avec possibilité d’apporter des ajustements au projet.
