Lorsque le moteur interfère : réducteurs planétaires à couple conique.
Nos réducteurs planétaires haut de gamme associés à nos réducteurs à couple conique ultra performants. Le résultat : les réducteurs planétaires à couple conique STOBER !
- Le moteur comme contour de perturbation
- PK : pour une haute précision
- PKX : haute précision pour les encombrements réduits
- PHK : pour de hautes performances
- PHKX : haute performance pour les encombrements réduits
- PHQK : Quattro Power pour une puissance volumique maximale
Si le moteur représente un contour gênant dans sa structure coaxiale, la combinaison d’un réducteur planétaire STOBER avec un réducteur à couple conique offre la solution idéale pour satisfaire aux exigences les plus élevées en matière de dynamique, de stabilité de jeu et de robustesse. Performant. Précis. Sur mesure. Puissance en coin !
Performat. Präzise. Passgenau. Um’s Eck!
La gamme PK est composée de servoréducteurs à couple conique précis dotés d’une denture hélicoïdale de qualité supérieure qui garantit une stabilité de jeu exceptionnelle. Cette gamme est par ailleurs adaptée aux grands rapports de réduction.
Les réducteurs PK sont disponibles sous forme de motoréducteurs planétaires brushless à couple conique compacts pour un montage direct ou peuvent être montés sur tous les moteurs brushless synchrones courants avec les adaptateurs correspondants.
La gamme PKX représente la variante compacte de la gamme PK : tout aussi précise, également à denture hélicoïdale de haute qualité, offrant un jeu extraordinairement stable et parfaite pour le montage dans les endroits exigus.
Les réducteurs PKX sont disponibles en version Motoréducteurs planétaires à couple conique brushless ou Lean compacts pour montage direct.
Flexibilité maximale : les réducteurs peuvent être montés sur tous les moteurs brushless synchrones courants avec les adaptateurs correspondants.
La gamme PHK se caractérise par des servoréducteurs à couple conique de haute performance à denture hélicoïdale de qualité supérieure et d’une très grande rigidité en torsion et au basculement.
Par rapport à la gamme PHKX, les réducteurs PHK sont parfaits pour les rapports de réduction plus importants.
Les réducteurs PHK sont disponibles sous forme de Motoréducteurs brushless planétaires à couple conique pour un montage direct ou peuvent être montés sur tous les moteurs brushless synchrones courants avec les adaptateurs correspondants.
La gamme PHKX est la version compacte de la gamme PHK : également très rigide en torsion et au basculement, ultra performante, à denture hélicoïdale de haute qualité et parfaite pour un montage dans les espaces exigus.
Les réducteurs PHKX sont disponibles sous forme de Motoréducteurs brushless planétaires à couple conique pour un montage direct ou peuvent être montés sur tous les moteurs brushless synchrones courants avec les adaptateurs correspondants.
Notre servoréducteur à couple conique quatre planètes innovant doté d’une denture hélicoïdale de haute qualité et d’une très grande rigidité en torsion et au basculement.
Les réducteurs Quattro Power sont tout aussi parfaits pour les rapports de réduction importants.
Les réducteurs PHQK sont disponibles sous forme de Motoréducteurs brushless planétaires à couple conique pour un montage direct ou peuvent être montés sur tous les moteurs brushless synchrones courants avec les adaptateurs correspondants.
Puissance volumique :
|
|||||
|
Gamme de prix :
|
€ | € | € | € | € |
- Rapport de réduction total : 12 – 561
- Couple d’accélération adm. : 200 – 3105 Nm
- Jeu rotatif : 1,5 – 5 arcmin
- Rendement : 94 %
Trouvez la solution qui vous convient !
Puissance volumique :
|
|||||
|
Gamme de prix :
|
€ | € | € | € | € |
- Rapport de réduction total : 3 – 300
- Couple d’accélération adm. : 21 – 3300 Nm
- Jeu rotatif : 2 – 8,5 arcmin
- Rendement : 94 – 96 %
Trouvez la solution qui vous convient !
Puissance volumique :
|
|||||
|
Gamme de prix :
|
€ | € | € | € | € |
- Rapport de réduction total : 16 – 561
- Couple d’accélération adm. : 277 – 7500 Nm
- Jeu rotatif : 1,5 – 4,5 arcmin
- Rendement : 92 – 93 %
Trouvez la solution qui vous convient !
Puissance volumique :
|
|||||
|
Gamme de prix :
|
€ | € | € | € | € |
- Rapport de réduction total : 4 – 300
- Couple d’accélération adm. : 60 – 2300 Nm
- Jeu rotatif : 1 – 6 arcmin
- Rendement : 92 – 95 %
Trouvez la solution qui vous convient !
Puissance volumique :
|
|||||
|
Gamme de prix :
|
€ | € | € | € | € |
- Rapport de réduction total : 22 – 2242
- Couple d’accélération adm. : 316 – 43000 Nm
- Jeu rotatif : 1,5 – 4 arcmin
- Rendement : 90 – 93 %
Trouvez la solution qui vous convient !
- Arbre : arbre plein avec ou sans clavette
- Roulement : standard, à renfort axial ou radial
- Jeu rotatif : standard ou réduit
- Position de montage : au choix
- Lubrifiants et maintenance :
- lubrifiant synthétique CLP HC ISO VG 150
- lubrifié à vie et sans entretien
- Laque : RAL 9005 noir foncé
- Adaptateur moteur :
- EasyAdapt (ME) avec accouplement de serrage
- ServoStop (MB) avec accouplement enfichable (accouplement à doigts) et frein à pression de ressort intégré
- Moteur recommandé pour un montage direct : particulièrement efficace en combinaison avec un moteur STOBER de la gamme EZ
- Arbre : arbre plein avec ou sans clavette
- Roulement : standard, à renfort axial ou radial
- Jeu rotatif : standard ou réduit
- Position de montage : au choix
- Lubrifiants et maintenance :
- lubrifiant synthétique CLP HC ISO VG 150
- lubrifié à vie et sans entretien
- Laque : RAL 9005 noir foncé
- Adaptateur moteur :
- FlexiAdapt (MF) avec accouplement à soufflet et compensation de longueur thermique intégrée
- Arbre : arbre à bride
- Roulement : standard ou à renfort (PH3K – PH5K)
- Jeu rotatif : standard ou réduit
- Position de montage : au choix
- Lubrifiants et maintenance :
- lubrifiant synthétique CLP HC ISO VG 150
- lubrifié à vie et sans entretien
- Laque : RAL 9005 noir foncé
- Adaptateur moteur :
- EasyAdapt (ME) avec accouplement de serrage
- ServoStop (MB) avec accouplement enfichable (accouplement à doigts) et frein à pression de ressort intégré
- Moteur recommandé pour un montage direct : particulièrement efficace en combinaison avec un moteur STOBER de la gamme EZ
- Arbre : arbre à bride
- Roulement : standard ou à renfort (PH3K – PH5K)
- Jeu rotatif : standard ou réduit
- Position de montage : au choix
- Lubrifiants et maintenance :
- lubrifiant synthétique CLP HC ISO VG 150
- lubrifié à vie et sans entretien
- Laque : RAL 9005 noir foncé
- Adaptateur moteur :
- FlexiAdapt (MF) avec accouplement à soufflet et compensation de longueur thermique intégrée
- Moteur recommandé pour un montage direct : particulièrement efficace en combinaison avec un moteur STOBER de la gamme EZ
- Arbre : arbre à bride
- Roulement : standard ou à renfort (PHQ4K – PHQ5K)
- Jeu rotatif : standard ou réduit
- Position de montage : au choix
- Lubrifiants et maintenance :
- lubrifiant synthétique CLP HC ISO VG 150
- lubrifié à vie et sans entretien
- Laque : RAL 9005 noir foncé
- Adaptateur moteur :
- EasyAdapt (ME) avec accouplement de serrage
- ServoStop (MB) avec accouplement enfichable (accouplement à doigts) et frein à pression de ressort intégré
- Moteur recommandé pour un montage direct : particulièrement efficace en combinaison avec un moteur STOBER de la gamme EZ
Nous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.
Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.
En savoir plusNous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.
Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.
En savoir plusNous donnons vie à vos visions – dans différents secteurs et marchés du monde entier.
Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.
En savoir plus| Titre | Version | Identifiant | Date | Langue | Taille/type | |
|---|---|---|---|---|---|---|
 | Catalogue STOBER compact | 06 | 442655 | 2024 10 | FR | 8.68 MB |
 | Catalogue servoreducteurs | 05 | 443054 | 2023 03 | FR | 15.94 MB |
 | More than just a gearbox | 00 | 443158 | 2019 10 | FR | 1015.41 KB |
| Titre | Version | Identifiant | Date | Langue | Taille/type | |
|---|---|---|---|---|---|---|
 | Instructions de service Adaptateur moteur MB23 – MB53 avec frein ServoStop | 03 | 443287 | 2024 01 | FR | 5.87 MB |
 | Instructions de service Réducteurs et motoréducteurs P23KX - P93KX | 00 | 443361 | 2023 07 | FR | 2.50 MB |
 | Instructions de service Réducteurs et motoréducteurs P53K - P93K | 00 | 443360 | 2023 07 | FR | 2.15 MB |
 | Instructions de service Réducteurs motoréducteurs PH33KX-PH83KX PH94KX-PH104KX | 00 | 443359 | 2023 02 | FR | 2.61 MB |
 | Instructions de service Réducteurs motoréducteurs PH53K-PH83K PH94K-PH104K | 00 | 443358 | 2023 02 | FR | 2.31 MB |
 | Instructions de service Réducteurs motoréducteurs PHQ53K-PHQ83K PHQ94K-PHQ124K | 00 | 443357 | 2023 02 | FR | 2.31 MB |

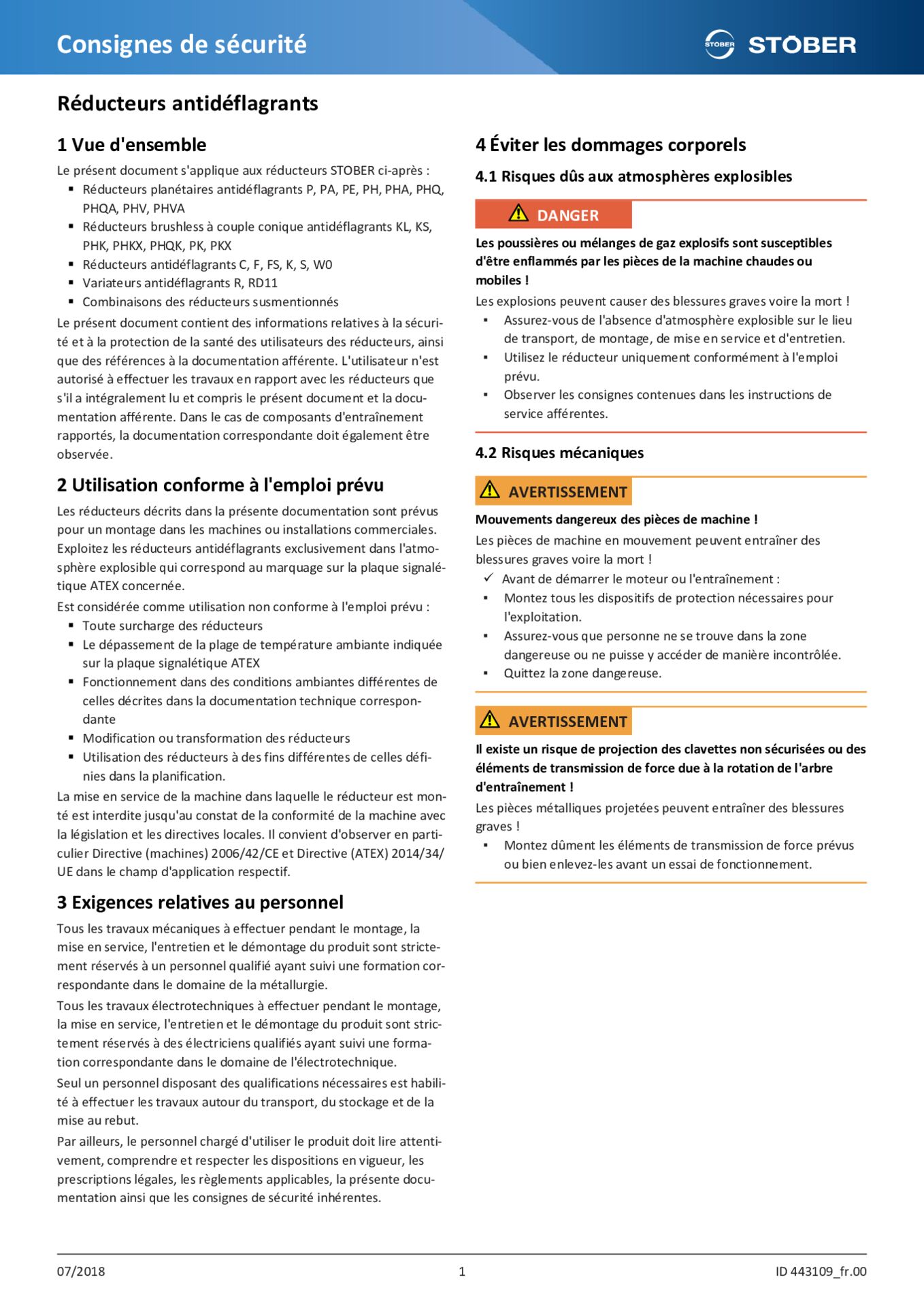

 | Consignes de sécurité pour réducteurs antidéflagrants | 00 | 443109 | 2018 07 | FR | 70.75 KB |
 | Consignes de securite pour reducteurs | 00 | 443108 | 2018 07 | FR | 71.82 KB |
| Titre | Version | Identifiant | Date | Langue | Taille/type | |
|---|---|---|---|---|---|---|
| Aucun résultat n'a été trouvé. | ||||||
| Titre | Version | Identifiant | Date | Langue | Taille/type | |
|---|---|---|---|---|---|---|
| Aucun résultat n'a été trouvé. | ||||||
Nutzen Sie die Kompetenz unserer Anwendungsingenieure in den Sales Centern oder wenden Sie sich an unseren First Level Support.
TechnologieberatungSERVOsoft®
Mit SERVOsoft® geben wir Ihnen ein Werkzeug an die Hand, mit dem Sie Ihre Antriebssysteme in wenigen Schritten präzise skaliert auslegen. Elektrisch wie mechanisch. Und dabei auch noch einfach und schnell.
SERVOsoft®Mit dem intuitiven STÖBER Produktkonfigurator können Sie passende Antriebslösungen ganz einfach filtern, vergleichen, abspeichern und mit anderen teilen.
STÖBER ConfiguratorSie suchen CAD-Daten für Planetenwinkelgetriebe? Mit dem STÖBER CAD-Tool stehen Ihnen die gewünschten Zeichnungen zum Download bereit.
STÖBER CADSTÖBER ist mit 12 Standorten und 80 Service-Partnern weltweit in über 40 Ländern präsent. Egal wo, egal wann, immer für Sie da und in Bewegung!
Service-NetzwerkSie benötigen kompetente Hilfe in Sachen Ersatzteile, Ersatzantriebe, Reparaturen und Retrofitting? Kontaktieren Sie uns gerne! Außerdem bieten wir Ihnen einen 24 h-Notruf für dringende Fälle.
Ersatz & ReparaturRéducteurs planétaires pour applications hautement dynamiques.
« Nous travaillons avec le fabricant STOBER parce que nous avons toujours une solution adaptée à un large éventail de tâches d’asservissement grâce au grand choix de réducteurs planétaires. Nous apprécions également les conseils et l’assistance particulièrement rapides et de qualité. La collaboration avec STOBER est toujours très agréable et axée sur les objectifs. »
– Uwe Biermann, Construction mécanique Technologie d’alimentation, Schuler Pressen GmbH
Nous donnons vie à vos visions
dans différents secteurs et marchés du monde entier.
Grâce à une approche globale de votre tâche spécifique, nous vous aidons à trouver des solutions sur mesure pour les entraînements et l’automatisation.
Ceci pourrait également vous intéresser

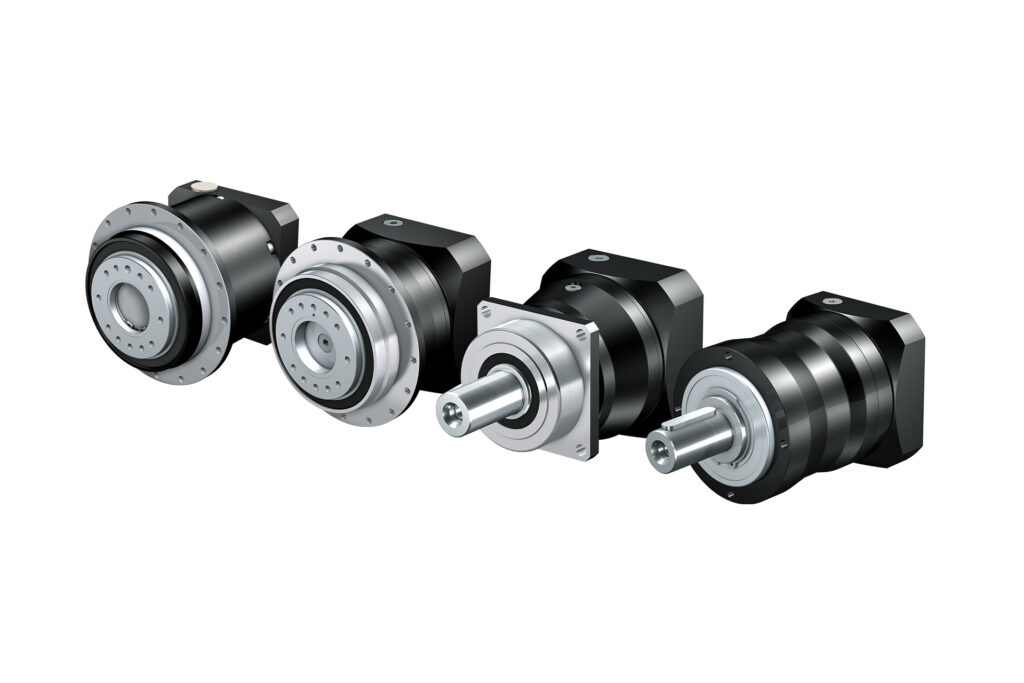

Depuis les années 1980, STOBER s’est spécialisé dans le développement de réducteurs planétaires, le nec plus ultra de la technique d’entraînement ! Performants. Précis. Sur mesure.

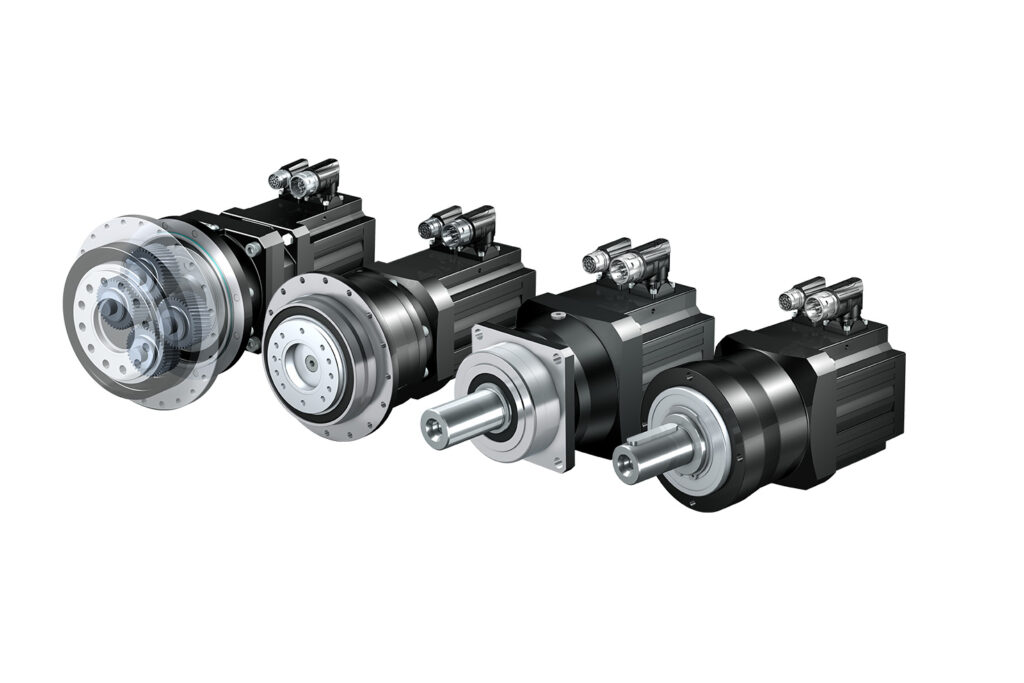

Motoréducteurs planétaires brushless
Une nouvelle génération de motoréducteurs planétaires, les plus compacts du marché en matière de polyvalence !

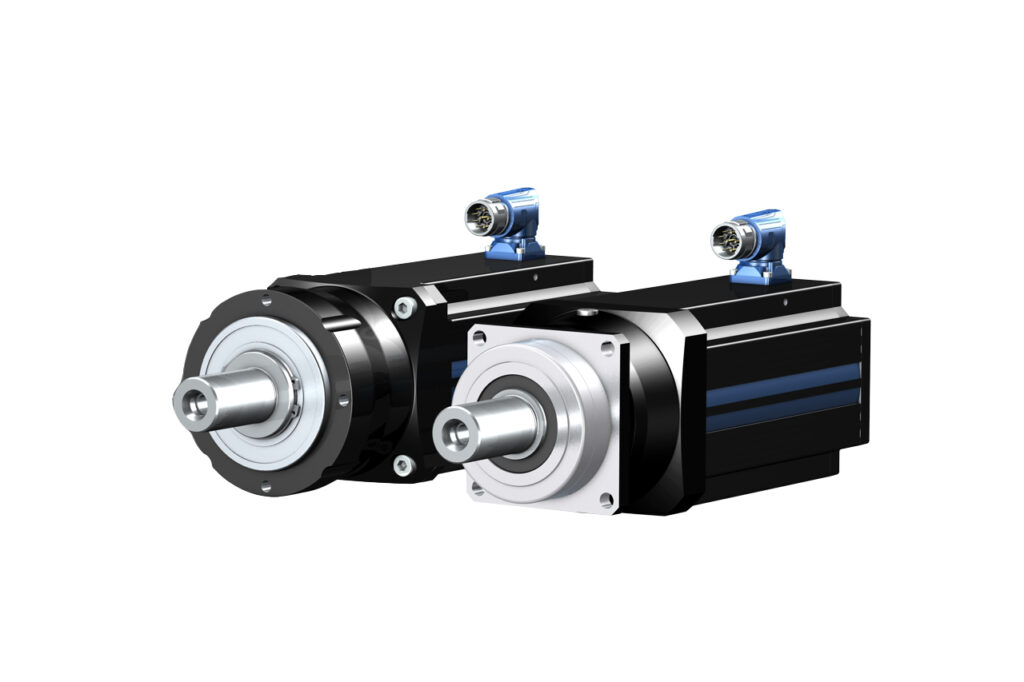

Motoréducteurs planétaires Lean
Un réducteur planétaire de haute précision combiné à un moteur Lean très économe en énergie, sans encodeur et robuste.

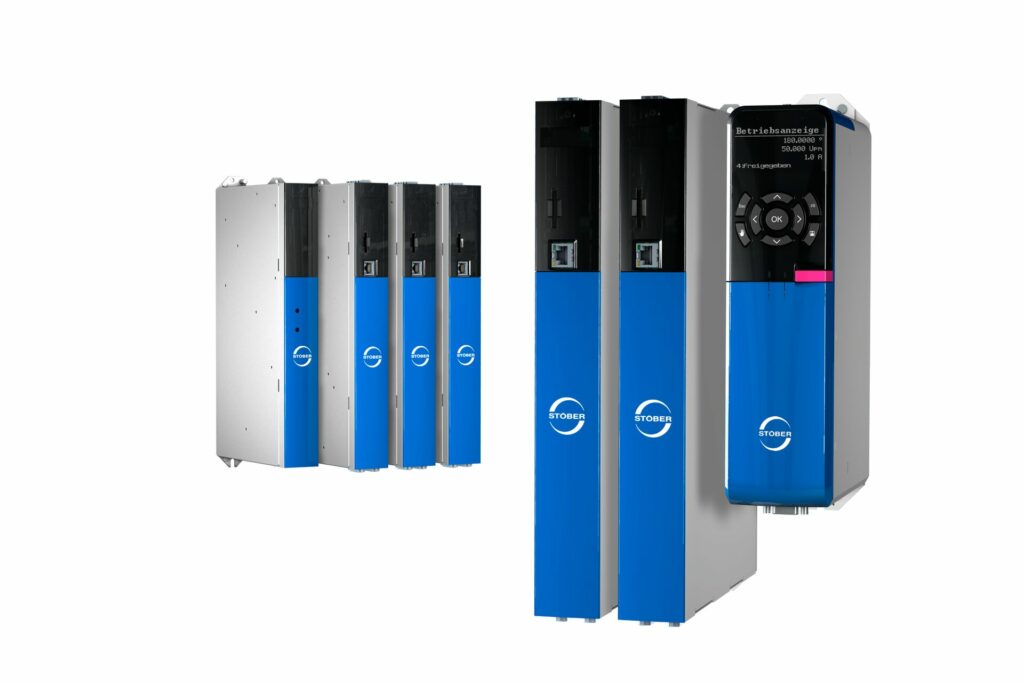

Servo-variateurs de la 6e génération
