Energieeffizienz macht dick?! Nicht bei uns! Der encoderlose Lean-Motor.
Um die strengen Auflagen der europäischen Ökodesign-Richtlinie zu erfüllen, ist die Antriebswelt stets bestrebt, die Wirkungsgrade von Elektromotoren zu steigern. Die Folge: Gewicht und Abmessungen nehmen zu.

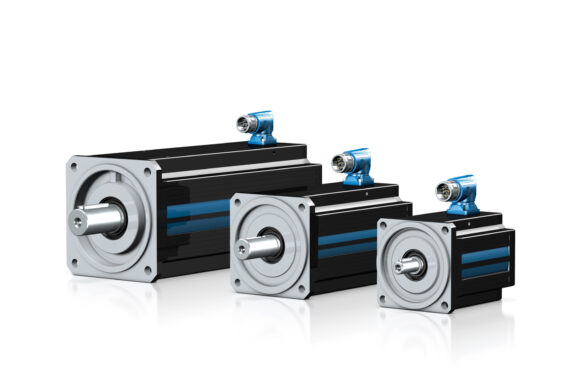

Mit dem encoderlosen Lean-Motor hat STÖBER eine kompakte Lösung auf den Markt gebracht, die bei gleicher Leistung leichter, kleiner und mit der Klassifizierung IE5 energieeffizienter als ein Asynchronmotor ist. Und gleichzeitig günstiger und robuster als ein Standard-Servomotor.
- Die neue Motorklasse
- Komplett ohne Encoder
- Mit nur einem Kabel
- Die robuste und preiswerte Alternative
Höhere Wirkungsgrade lassen sich beispielsweise bei Asynchronmotoren nur durch mehr oder höherwertigeres Material – etwa Kupfer – erreichen. Damit werden die Motoren deutlich größer und auch schwerer!
Mit wachsenden Anforderungen an Asynchronmotoren schrumpft daher die Kostendifferenz zu teureren, aber deutlich effizienteren Servoantrieben.
Und genau hier setzen wir an: der konsequent encoderlose Servomotor ohne Lüfter erreicht Wirkungsgrade von bis zu 96 %. Und damit Effizienzklasse IE5!
Gleichzeitig ist er leichter und kleiner als ein Asynchron- und günstiger und robuster als ein Standard-Servomotor.
Sie konstruieren kompakter, profitieren von geringerem Energiebedarf und langer Lebensdauer.
Die Positions- und Drehzahlbestimmung funktioniert in Kombination mit den Antriebsreglern SC6 und SI6 .
Trotz Verzicht auf einen Encoder liegt die Drehzahlabweichung bei weniger als 1 %, die Positioniergenauigkeit bei ± 1 °.
Da der Encoder entfällt, eignet sich diese Motorklasse insbesondere für dynamische Automatisierungsaufgaben in rauen Produktionsumgebungen.
Ein großer Vorteil des Lean-Motors: Durch den Verzicht auf einen Encoder lässt er sich über den Einsatz von nur einem Standard-Leistungskabel ohne zusätzliche Schirmung stufenlos regeln.
Und das bedeutet: Reduzierter Installation- und Verlegeaufwand, kleinere Schleppketten, kleinere Schaltschrankdurchführungen, weniger Kosten.
Durch den Wegfall des Encoders kommt der Lean-Motor mit einem einzigen Leistungskabel von der Stange ohne zusätzliche, geschirmte Adern aus. Zwei Faktoren, die ihn bis zu 30 % günstiger werden lassen als ein vergleichbarer Servomotor.
Da der Encoder fehlt, hält der STÖBER Lean-Motor auch hohen Schwingungen und Vibrationen stand.
Und durch den reduzierten Verdrahtungsaufwand wird auch die Inbetriebnahme deutlich vereinfacht!
Leistungsdichte:
|
|||||
|
Preisklasse:
|
€ | € | € | € | € |
- Nenndrehmoment: 2,25 – 25,7 Nm
- Stillstandsdrehmoment: 2,43 – 29,8 Nm
Find your right fit!
- Energieeffizienzklasse: IE5 (höchste Klasse) nach IEC/TS 60034-30-2
- Welle: Vollwelle mit Passfeder
- Bremse: Optionale robuste Federdruck-Haltebremse an der Motor-B-Seite
- Leistungsschnittstelle:
- Verdrehbare Steckverbinder mit Schnellverschluss
- Encoderloser Motor, die Positionsermittlung erfolgt über den Leistungsanschluss
- Korrekte Positions- und Drehzahlbestimmungen in Kombination mit den STÖBER Antriebsreglern SC6 und SI6
- Drehzahlabweichung liegt bei weniger als 1 %, die Positioniergenauigkeit bei ± 1°
- Kühlung: Konvektionskühlung
- Wicklungsschutz: PTC-Thermistoren garantieren den thermischen Wicklungsschutz
- Lackierung: RAL 9005 Tiefschwarz
- Kenn- und Prüfzeichen: CE und cURus
- Empfohlene Antriebsregler: STÖBER Antriebsregler der Baureihen SC6 oder SI6
Wir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.
Mit ganzheitlicher Betrachtungsweise auf Ihre spezifische Aufgabenstellung unterstützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.
Mehr erfahrenWir bewegen Ihre Visionen – in unterschiedlichen Branchen und Märkten weltweit.
Mit ganzheitlicher Betrachtungsweise auf Ihre spezifische Aufgabenstellung unterstützen wir Sie mit passgenauen Lösungen für Antriebe und Automation.
Mehr erfahren| Titel | Version | ID | Datum | Sprache | Größe / Typ | |
|---|---|---|---|---|---|---|

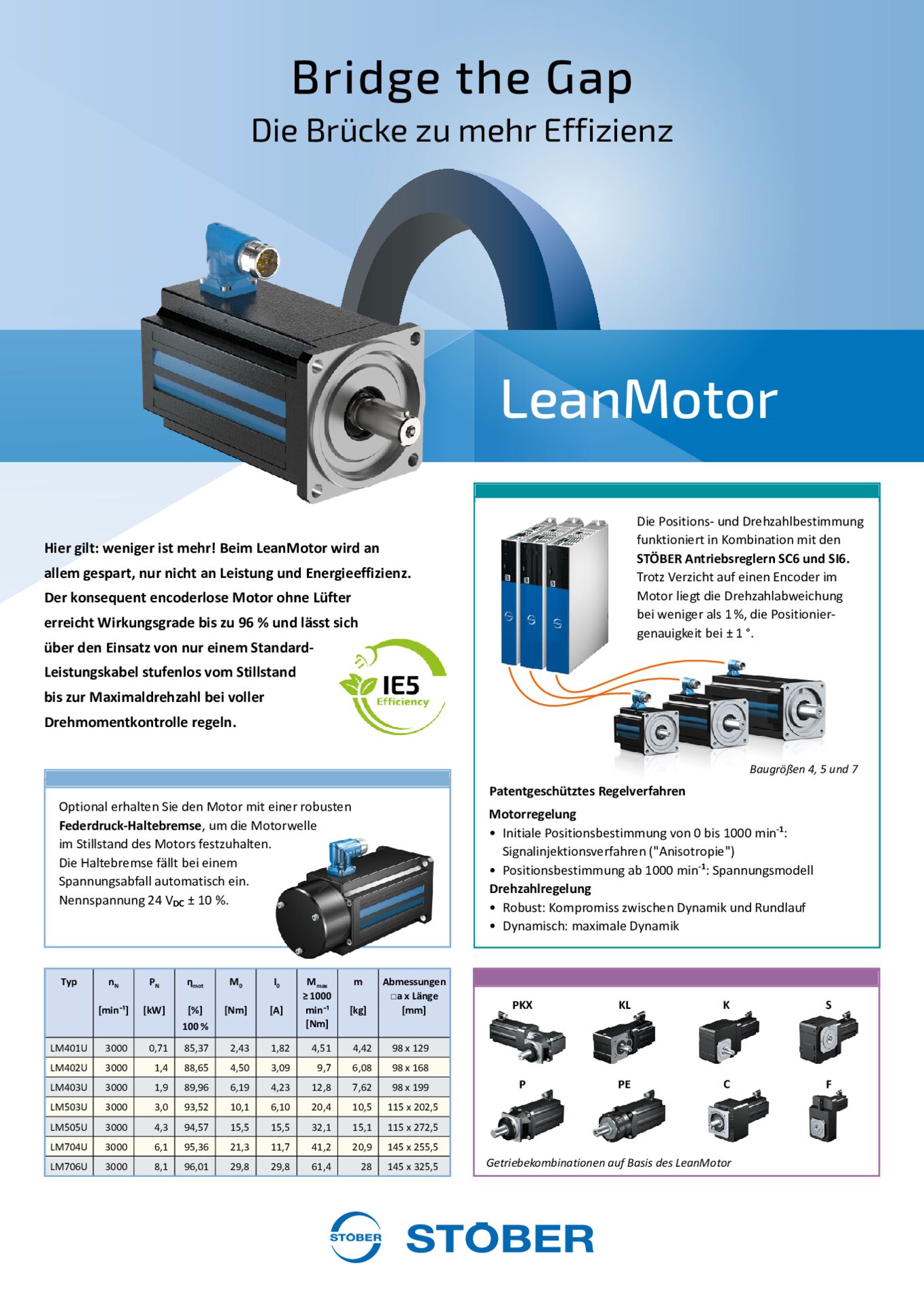

 | Bridge the Gap – LeanMotor | 00 | 443083 | 2019 06 | DE | 714.91 KB |
 | Katalog Lean-Motoren LM | 06 | 443016 | 2023 05 | DE | 13.93 MB |
 | Katalog STÖBER kompakt | 06 | 442655 | 2024 09 | DE | 8.66 MB |
| Titel | Version | ID | Datum | Sprache | Größe / Typ | |
|---|---|---|---|---|---|---|
 | Betriebsanleitung Lean-Motoren LM | 01 | 443048 | 2019 05 | DE | 875.24 KB |
 | Sicherheitshinweise für Synchron-Servomotoren Synchron-Servogetriebemotoren | 00 | 443104 | 2018 07 | DE | 76.64 KB |
| Titel | Version | ID | Datum | Sprache | Größe / Typ | |
|---|---|---|---|---|---|---|
 | Anschlussplan LM_AT an SI6 | 00 | 443017 | 2017 11 | DE | 41.90 KB |
 | Anschlussplan LM_AR an SC6 | 00 | 442783 | 2017 11 | DE | 36.11 KB |
| Titel | Version | ID | Datum | Sprache | Größe / Typ | |
|---|---|---|---|---|---|---|
| Es wurden keine Ergebnisse gefunden. | ||||||
| Titel | Version | ID | Datum | Sprache | Größe / Typ | |
|---|---|---|---|---|---|---|
 | EU-Konformitätserklärung für Lean-Motoren LM | 03 | 443082 | 2024 03 | DE | 74.34 KB |
 | UK Konformitätserklärung Synchron-Servomotoren und Synchron-Servogetriebemotoren EZ ED EK LM | 00 | 443297 | 2021 10 | DE | 71.70 KB |
